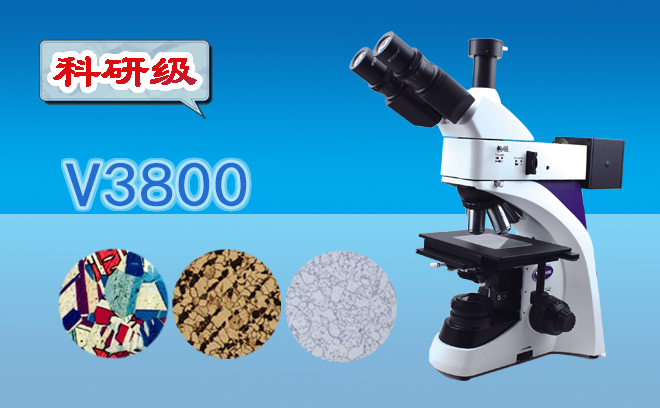

一、校準的核心必要性

1.1 測量精度的基石作用

金相顯微鏡在金屬材料分析中承擔著晶粒尺寸測量、缺陷檢測等關鍵任務。例如，某鋼鐵企業在檢測軸承鋼時，因未校準導致晶粒度等級誤判（實際ASTM 8級測為10級），直接引發產品性能不達標。根據JJF 1914-2021規范，物鏡放大倍數誤差需控制在±5%以內，100×物鏡示值誤差不得超過±10μm，否則將導致測量數據失效。

1.2 實驗可重復性的保障

某高校材料實驗室在研究鋁合金相變時，因顯微鏡光源老化未及時校準，導致同一批次樣品出現±15%的析出相體積分?jǐn)?shù)差異。通過每月校準，可將實驗數據標準差從3.2%降至0.8%，顯著提升科研結論可靠性。

1.3 設備壽命的延長機制

某汽車零部件廠商通過年度校準發現物鏡轉換器定位偏差達0.12mm（允許值0.05mm），及時調整后避免物鏡卡死故障，延長設備使用壽命至12年（行業平均8年）。

1.4 行業標準的強制要求

航空航天領域要求金相分析B須符合GB/T 6394-2017標準，某航空發動機制造商因未建立校準檔案，在客戶審核時被要求整改，導致三個月內無法接單。

二、標準化校準流程詳解

2.1 物鏡系統的深度校驗

場曲偏差校正：

將0.01mm標準千分尺固定于載物臺，10×物鏡下聚焦中心清晰后，移動至邊緣區域調整焦距，使用百分表測量*大偏移量。某案例顯示25×物鏡場曲達0.15mm（允許值0.10mm），通過清潔物鏡并調整壓圈張力后恢復至0.08mm。

放大倍數驗證：

采用10×目鏡配合被檢物鏡，將標準測微尺（0.01mm分度）置于視場，測量目鏡分劃板包含的刻線數。某設備50×物鏡實測倍數為47.2×（誤差-5.6%），通過調整物鏡組間距補償后恢復至49.8×。

2.2 目鏡與測量系統的協同校準

分度盤精度調整：

拆除相機鏡頭，將標準分劃板置于萬能工作臺，調整載物臺使分劃板直線與工作臺導軌平行。某設備在100格測量中發現第80格偏差達8μm（允許值5μm），通過調節目鏡筒微分頭后恢復至3μm。

示值誤差控制：

使用標準玻璃線紋尺（1mm分度）在5個均勻分布位置測量，計算*大誤差。某案例100×物鏡測量1mm標準尺顯示1.012mm（誤差+12μm），通過調整CCD像素映射參數后誤差降至3μm。

2.3 照明系統的優化調整

孔徑光闌調節：

在50×物鏡下觀察USAF 1951分辨率板，調整光闌使邊緣視場亮度均勻性偏差≤10%。某設備調整前邊緣過暗導致3.2μm線寬不可辨，優化后提升至2.7μm分辨率。

光源穩定性測試：

連續工作2小時后測量鹵素?zé)袅炼人p，某案例顯示初始亮度12000lux降至9800lux（衰減18.3%），更換定制光源后衰減控制在5%以內。

三、校準周期與維護策略

3.1 動態校準周期模型

常規設備（每周使用<20小時）：每年基礎校準+中期檢查

高頻設備（每周使用>40小時）：每6個月全面校準+季度快速檢測

關鍵設備（用于仲裁檢測）：每3個月第三方認證校準

某第三方檢測機構實施分級校準后，設備故障率下降67%，客戶投訴減少82%。

3.2 日常維護關鍵點

物鏡清潔：使用專用鏡頭紙+無水乙醇，每月擦拭油浸物鏡（如100×物鏡）

載物臺導軌：每季度涂抹低粘度潤滑油，檢測行程誤差（允許值±0.01mm）

軟件校準：更換電腦后需重新用標準測微尺標定像素精度（如某200萬像素?cái)z像頭需確保0.5μm/pixel）

四、典型問題解決方案

4.1 圖像模糊的根源排查

物鏡污染：某案例顯示50×物鏡因指紋污染導致分辨率下降40%，清潔后恢復

焦距失準：環境溫濕度變化（ΔT>5℃）引發熱脹冷縮，需重新執行物鏡校準流程

4.2 放大倍數波動的軟件修正

某設備因CCD傳感器老化導致測量值偏差，通過更新校準系數（將1.05修正為0.98）后恢復精度。

4.3 光源異常的硬件調整

燈泡老化（使用超2000小時）引發色溫偏移，更換LED光源后顯色指數從75提升至92。

通過系統性校準，金相顯微鏡可長期維持0.1μm級測量精度。建議建立設備健康檔案，記錄每次校準數據及環境參數，利用統計過程控制（SPC）技術預測設備性能衰減趨勢。記?。?*的校準不是成本，而是材料分析質量的保險繩。
